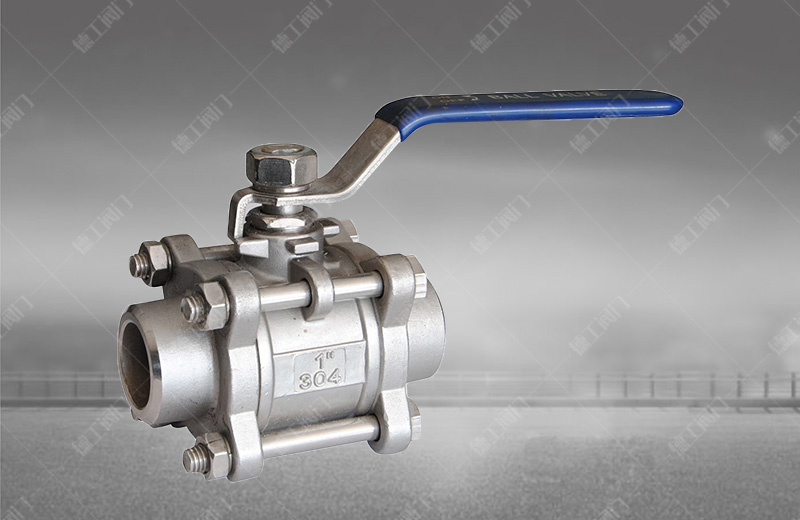

產品概述
三片式焊接不銹鋼球閥適用于工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點
三片式焊接不銹鋼球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置�？稍O置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
主要零件材料
| 零件名稱 | 材質 | |
|---|---|---|
| 不銹鋼 | 碳鋼 | |
| 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 螺母 | 不銹鋼SS304 | FCD45 |
| 墊圈 | 不銹鋼SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 | B7 |
| 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 填料壓蓋螺母 | 不銹鋼SS304 | FCD45 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不銹鋼SS304 | B8 |
主要外形連接尺寸
| NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
| L | 92 | 111 | 127 | 140 | 152 | 178 |
| S | 21.8 | 27.1 | 33.8 | 42.8 | 48.7 | 61.l |
| B | 9.6 | 12.7 | 12.7 | 127 | 12.7 | 15.9 |
| LO | 123 | 160 | 160 | l95 | 195 | 250 |
| NPT | 1/2" | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
