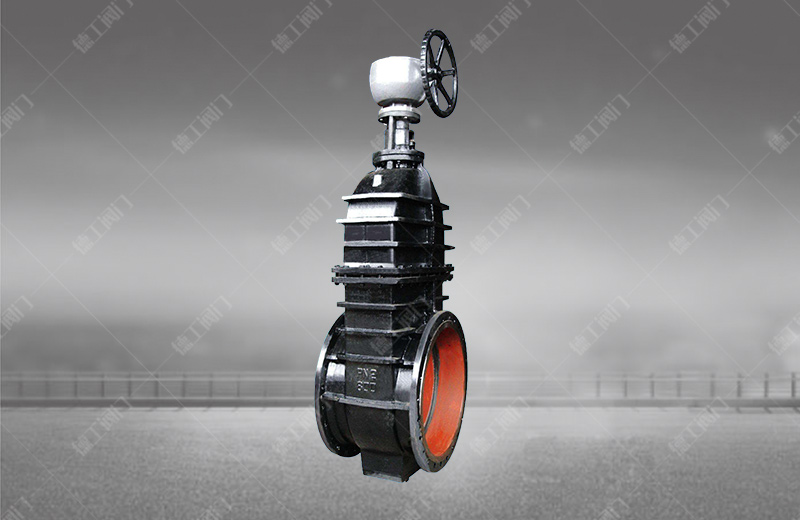

手動煤氣閘閥

技術參數

產品型號：MZ48W
公稱通徑：DN150~1800mm
公稱壓力：PN0.15~0.25MPa
適用溫度：-10～120℃
主要材質：灰鑄鐵、碳鋼
適用介質：高爐煤氣、焦爐煤氣、發生爐煤氣、水煤氣、油煤氣等各種污煤氣，及液化氣、天然氣、礦井瓦斯氣等潔凈煤氣
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
檢查和試驗：GB/T 13927-92

產品詳情

產品概述

　　手動煤氣閘閥主要用于煤制氣、冶金、焦化等行業的制氣和城市煤氣輸配管網上。適用介質有：高爐煤氣、焦爐煤氣、發生爐煤氣、水煤氣、油煤氣等各種污煤氣及液化氣、天然氣、礦井瓦斯氣等潔凈煤氣。

結構特點
1、閥門底部設有排污箱，便于清掃污垢雜質，并可順利通過管道清掃器。
2、閥桿采用大導程式螺紋傳動，能實現快速啟閉。
3、采用磨擦助力極小、能自動潤滑、且耐煤氣和各種腐蝕氣體的高性能填料，操作靈活，密封可靠。
4、密封性能優良，操作中能自動鏟除密封面污垢，保持嚴密的密封。
5、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
6、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
7、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。

主要零部件材料

零件名稱	閥替、閥蓋、閘板	閥桿	閥桿螺母	填料	墊片
材料	灰鑄鐵	碳鋼	球墨	油浸石棉盤根	橡膠石棉板

主要性能規范

型號	公稱壓力 MPa	試驗壓力		工作溫度℃	適用介質
		強度（水）MPa	密封（水）MPa
MZ48W	0.15	0.25	0.165	-10～120	焦爐爐煤氣、發生爐煤氣、水煤氣、油煤氣等
MZ48W	0.2	0.3	0.22
MZ48W	0.25	0.375	0.275	-10～120	煤氣、天然氣

主要外形及連接尺寸

DN	D		D1		D2		z--d		L	b	f	Do	H	H1	A*B	重量 Kg
DN	6巴級	10巴級	6巴級	10巴級	6巴級	10巴級	6巴級	10巴級	L	b	f	Do	H	H1	A*B	重量 Kg
150	265	285	225	240	202	212	8-17.5	8-22	350	26	3	280	550	140	330*260	132
200	320	340	280	295	258	268	8-17.5	8-22	400	28	3	320	600	160	930*280	196
250	375	395	335	350	312	320	12-17.5	12-22	450	28	3	320	750	230	470*310	301
300	440	445	395	400	365	370	12-22	12-22	500	28	4	400	810	300	520*350	462
350	490	505	445	460	415	430	12-22	16-22	550	30	4	400	950	340	570*380	680
400	540	565	495	515	465	482	16-22	16-26	406	32	4	640	1010	430	640*390	768
450	595	615	550	565	520	532	16-22	20-26	432	32	4	640	1070	465	690*410	898
500	645	670	600	620	570	585	20-22	20-26	457	34	4	800	1140	490	800*460	1362
600	755	780	705	725	670	685	20-22	20-30	508	36	5	800	1380	540	930*500	1706
700	860	895	810	840	775	800	24-26	24-30	610	40	5	1000	1560	590	1070*550	1846
800	975	1015	920	950	880	905	24-30	24-33	660	44	5	1000	1760	680	1190*580	2760
900	1075	1115	1020	1050	980	1005	24-30	28-33	711	46	5	1200	1930	760	1280*570	3760
1000	1175	1230	1120	1160	1080	1110	28-30	28-36	811	50	5	1200	1960	800	1390*580	4400
1200	1405	1455	1340	1380	1295	1330	32-33	32-39	960	56	5	1400	2440	840	1680*780	6787
1400	1630	1675	1560	1590	1510	1530	36-36	36-42	960	62	5	1400	3020	1000	1900*850	8540
1600	1830	1915	1760	1820	1710	1750	40-36	40-48	1160	68	5	1600	3627	1250	2360*980	12480
1800	2045	2115	1970	2020	1920	1950	44-39	44-48	1160	70	5	1600	4107	1357	2740*1108	16790
